霍尼韋爾FGM-7100**氣檢測儀使用說明

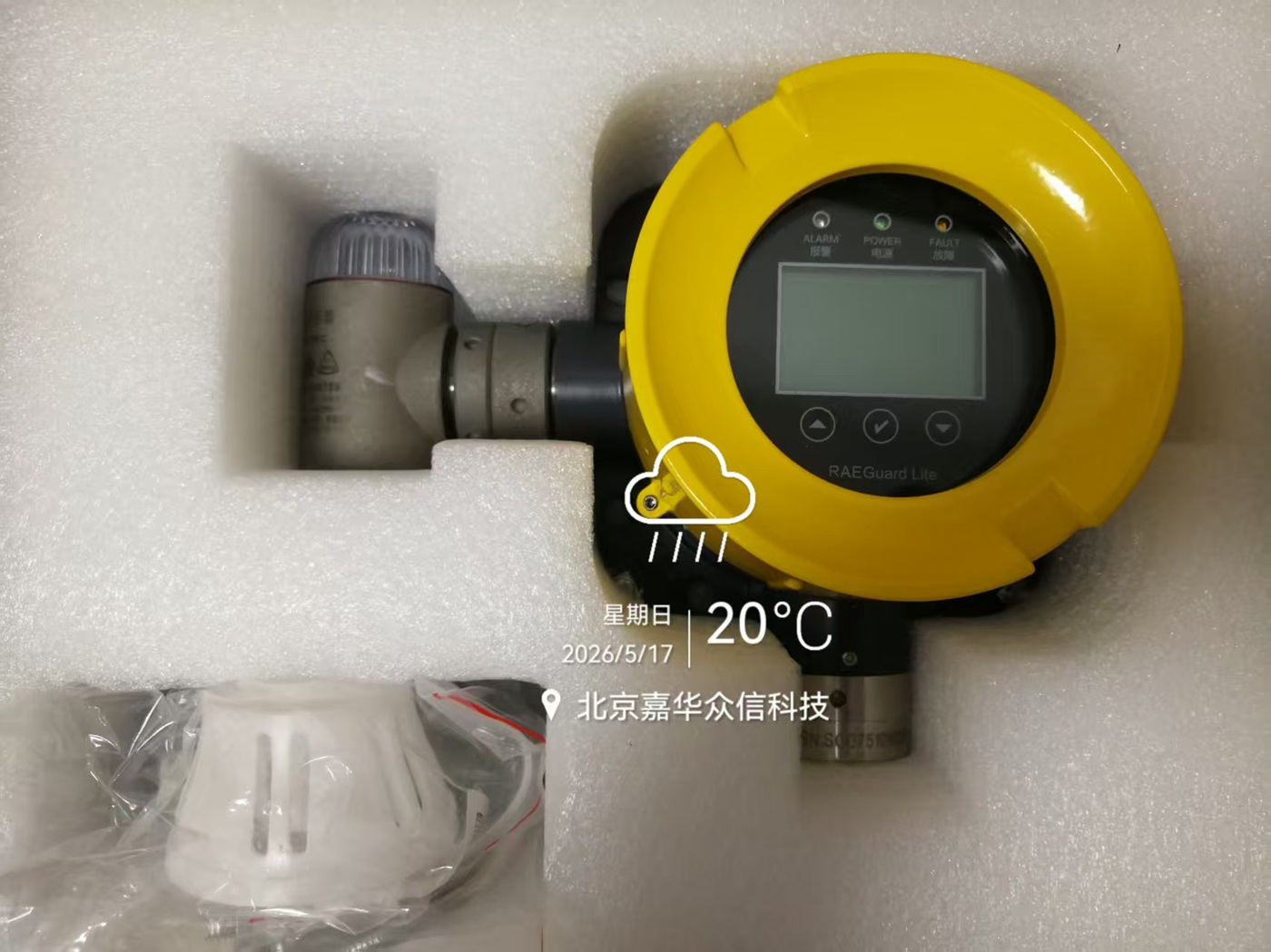

霍尼韋爾FGM-7100**氣檢測儀是采用Honeywell *新固定式產品的設計理念，精心為客戶打造的*可靠的氣體探測智慧之選。該氣體探測器采用智能化模塊化設計，由變送器以及選配的**氣體、有毒氣體及氧氣傳感器組成，可應用于室內外危險環境中，實時監測環境中危害氣體的危險程度， 快速、有效保護安裝現場和生產人員的*。

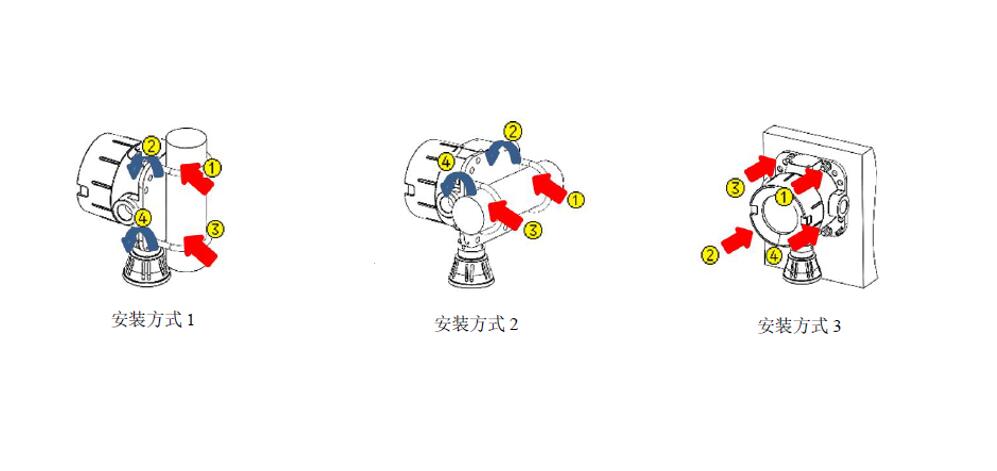

安裝 安裝方式1： ?準備好探測器和2 個U 型抱箍 ?找到合適的安裝位置，預先將立管（尺寸規格：直徑38mm～60mm）埋好 ?先將其中1 個U 型抱箍環繞立管再穿入探測器上相對應的條形孔，用自帶組合螺母順時針緊固 ?再將另1 個U 型抱箍按相應的方法安裝
安裝方式2： ?準備好FGM-7100固定式氣體檢測儀和2 個U 型抱箍 ?找到合適的安裝位置，預先將橫管（尺寸規格：直徑38mm～60mm）放置好 ?先將其中1 個U 型抱箍環繞立管再穿入探測器上相對應的條形孔，用自帶組合螺母順時針緊固 ?再將另1 個U 型抱箍按相應的方法安裝
安裝方式3：?準備好探測器和4 個M8 膨脹螺釘（用戶根據實際安裝條件自備） ?找到合適的安裝位置 ?按右圖示意，依次將 4 個膨脹螺釘緊固

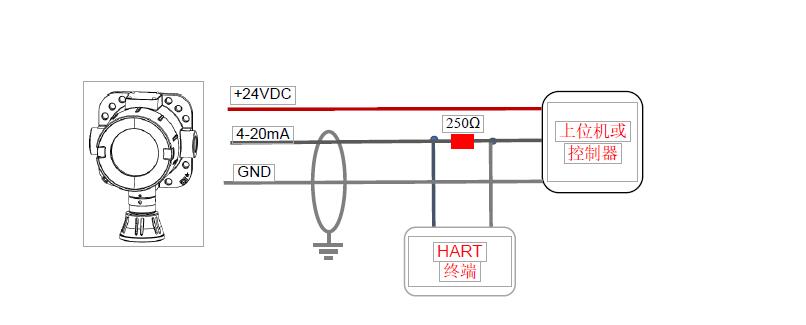

2.電氣連接 RAEGuard Lite 變送器根據連接的傳感器原理不同，可連接 2 種類型傳感器。 2.1變送器接線 注意：所有的電氣連接必須遵循當?shù)氐南鄳?yīng)法規和標準。 RAEGuard Lite 變送器僅支持源電流輸出，接線方法如下： 但不能是同時接到地）。出廠時，探測器端子之間連接了一個 270 歐姆的電阻(RL)， 與控制器連接時，請取下該電阻。 如你購買了支持HART 功能的RAEGuard Lite 變送器，與HART 終端連接，可參考下圖：
/

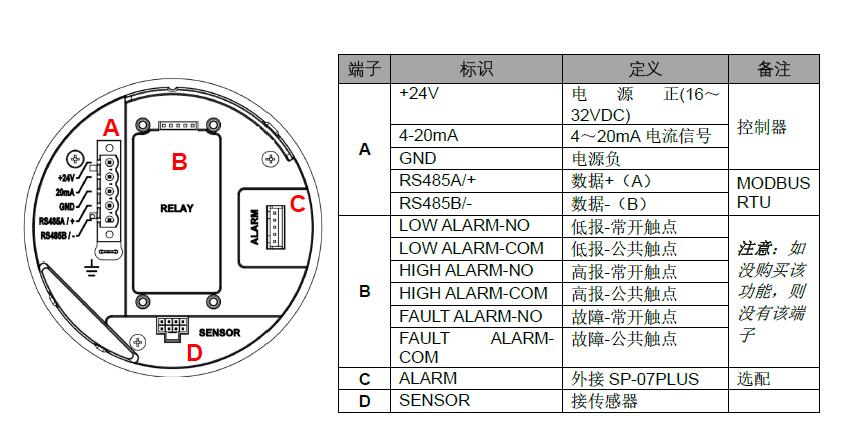

2.2端子接線 注意：在進行接線時，請?zhí)崆皩⑻綔y器的上蓋打開，拉出顯示及主板等電路模塊。

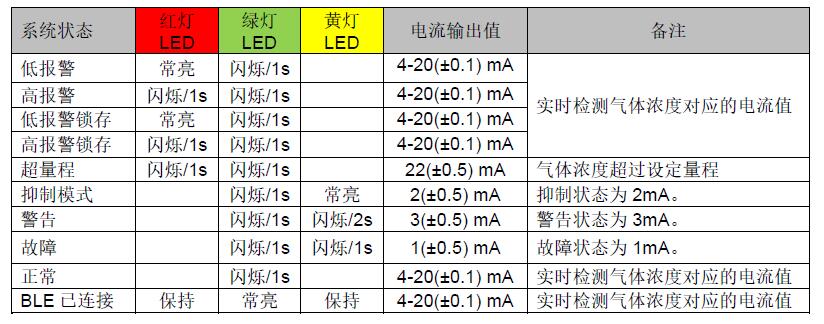

2.3電纜連接 注意：變送器上的所有電纜或連接口必須用經過認證的堵頭或格蘭頭進行密封！ RAEGuard Lite 的連接電纜建議使用工業級的鎧裝電纜。 RAEGuard Lite 氣體探測器需要控制器或上位機提供 16VDC～32VDC 之間的工作電源，對于電纜連接距離時，請詳細閱讀 “用戶使用手冊” ，確保探測器的*小電壓不小于16VDC。 3.系統狀態 RAEGuard Lite 提供清晰、明確的、友好的人機界面，包含 3 個磁性按鍵、1 個主LCD 屏和3 個系統LED 指示燈。為了用戶方便快速的使用該儀表，下表列出系統狀態LED 燈指示及相應的電流輸出值，更多信息，請見 “用戶使用手冊” 。

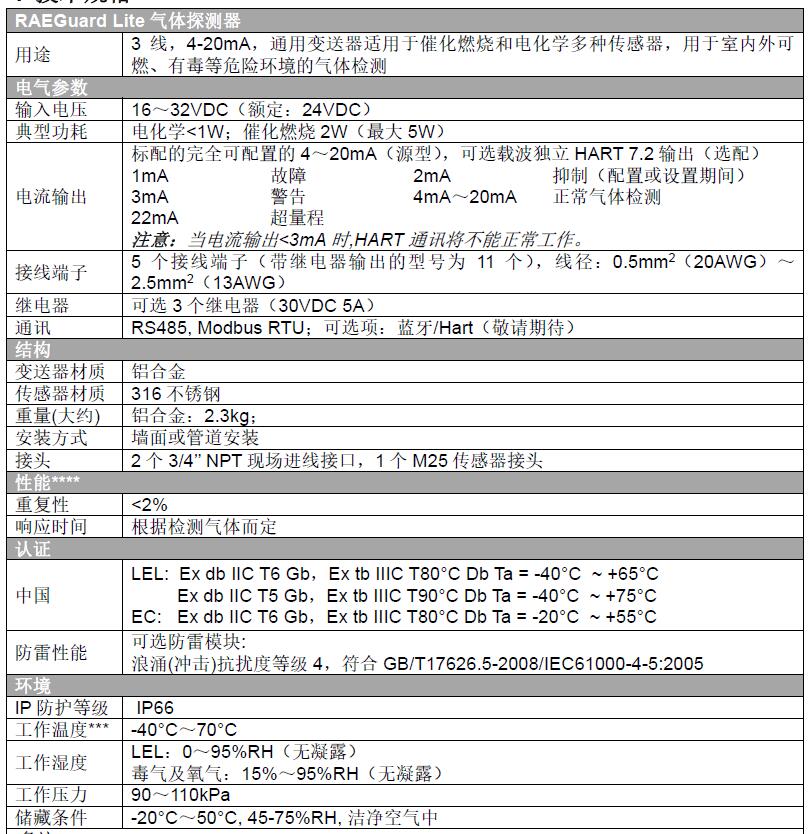

4.技術規格
