SCBA105 C900正壓式空氣呼吸器以氣瓶為氣源，氣瓶中盛裝氣體為壓縮空氣，本產品符合《HSE-ALFW 1》、《HSE - AL - FW2》、《prEN12245》標準。根據呼吸過程中面罩內的壓力與界環境壓力間的高低，可分為正壓式和外壓式兩種。巴固 SCBA105 C900正壓式空氣呼吸器在使用過程中面罩內終保持正壓，更*，應用廣泛。對于常見的巴固C900正壓式空氣呼吸器，使用時，打開氣
SCBA105 C900正壓式空氣呼吸器以氣瓶為氣源，氣瓶中盛裝氣體為壓縮空氣，本產品符合《HSE-ALFW 1》、《HSE - AL - FW2》、《prEN12245》標準。根據呼吸過程中面罩內的壓力與界環境壓力間的高低，可分為正壓式和外壓式兩種。巴固 SCBA105 C900正壓式空氣呼吸器在使用過程中面罩內終保持正壓，更*，應用廣泛。
對于常見的巴固C900正壓式空氣呼吸器，使用時，打開氣瓶閥，空氣經減壓器、供氣閥、導器管進入面罩供人員呼吸；呼出的廢氣直接經呼氣閥排出。由于其不需要對呼出廢氣進行處理和循環使用，所以結構相對簡單，使用方便。
產品配件介紹：
PANO全面罩 | |
 | ? 適用于亞洲人臉型，配戴舒適 ? Especially designed for Asian people |
供氣閥 | |
 | ? *的快速插接式設計，使用簡便，供氣迅速 ? Unique quick-connecting demand valve, supplies the air automatically when connected to the mask |
| 減壓器 | |
 | ? 結構簡單可靠，壓力補給型，保持中壓循環系統中的持續壓力（7巴）及流量（>450升/分鐘） ? Simple structure, keeps the Medium Pressure system at 7 bars |
| Luxfer專業碳纖維瓶 | |
 | ? 2L可使用約15分鐘 ? 2L for about 15 minitues duration; 4.7L for 30 minitues; 6.8L for 45 minitues; 9L for 60 minitues |
巴固空呼配件表：
供氣閥零件表 | 背板部分表 | ||||||
序號 | 零件名稱 | 零件編碼 | 單位 | 序號 | 零件名稱 | 零件編碼 | 單位 |
1 | 銷管 Elastic pin | BC1810105 | 個 | 1 | 減壓閥*帽 | BC1102092 | 個 |
2 | 供氣閥閥芯O型圈 6.4x1.9 | BC1802260 | 只 | 2 | 高壓軟管 | BC1553046 | 個 |
3 | 卡簧 11.5 | BC1804601 | 只 | 3 | 中壓軟管 | 1563514 | 個 |
4 | 開啟鍵固定螺絲 | BC1805022 | 雙 | 4 | SCBA呼吸器 瓶托 | BC1100237 | 只 |
5 | 濾網 | BC1807865 | 只 | 5 | SCBA軟管束帶 | BC1100258 | 根 |
6 | 按鈕彈簧 | BC1807870 | 只 | 6 | 輕型背板封片 | BC1100325 | 片 |
7 | O型圈 10.82x1.78 | BC1808455 | 只 | 7 | SCBA 輕型背板 | BC1101555 | 只 |
8 | 拉桿 | BC1810037 | 只 | 8 | 氣瓶束帶 | BC1102037 | 根 |
9 | 杠桿 | BC1810038 | 只 | 9 | 高壓管固定螺栓 | BC1102049 | 只 |
10 | 緊箍螺絲 | BC1810050 | 只 | 10 | SCBA 背帶（3件套） | BC1102567 | 套 |
11 | 緊固螺絲 | BC1810053 | 只 | 11 | 壓力表（300BAR） | BC1150131 | 只 |
12 | 定位螺絲 | BC1810108 | 只 | 12 | O型圈 3.1x1.6 | BC1550018 | 只 |
13 | 螺桿彈簧 | BC1810266 | 根 | 13 | 螺絲 M4X10 | BC1551299 | 只 |
14 | 螺桿套 | BC1810267 | 只 | 14 | SCBA背板塞子 | BC1553086 | 只 |
15 | 閥門彈簧 | BC1810270 | 只 | 15 | 套管 | BC1553118 | 只 |
16 | 按鈕 | BC1810277 | 只 | 16 | 供氣閥保護帽(白色) | BC1803736 | 只 |
17 | 壓力調節螺桿 | BC1810300 | 只 | 17 | 氣瓶束帶扣 | BC1101484 | 只 |
18 | 開啟鍵 | BC1810301 | 只 | 18 | 止動軸 | BC1563125 | |
19 | 封片 | BC1810302 | 只 | 19 | 腰帶扣 | BC1814070 | |
20 | 調壓彈簧 | BC1810361 | 根 | 減壓閥零件表 | |||
21 | 閥門護圈 | BC1810700 | 只 | 序號 | 零件名稱 | 零件編碼 | 單位 |
22 | 供氣閥座 | BC1814040 | 只 | 1 | 凸支架 | BC1100235 | 只 |
23 | 閥體（無閥芯） | BC1814045 | 只 | 2 | 凹支架 | BC1100236 | 只 |
24 | 供氣閥閥針 | BC1814047 | 個 | 3 | 螺蓋 Screw for cap | BC1100536 | 只 |
25 | 供氣閥碟片 | BC1814050 | 片 | 4 | 高壓接口 | BC1100540 | 只 |
26 | 供氣閥閥蓋 Demand valve cover | BC1814052 | 只 | 5 | 高壓螺塞 | BC1100545 | 只 |
27 | 供氣閥閥芯 | BC1814061 | 只 | 6 | 報警哨阻尼器 | BC1100550 | 只 |
28 | 裝卸扣 | BC1814543 | 只 | 7 | 悶頭 | BC1100557 | 只 |
29 | 供氣閥 | 16004A | 只 | 8 | *閥橡皮 | BC1100575 | 只 |
面罩零件表 | 9 | 活塞 | BC1100577 | 只 | |||
序號 | 零件名稱 | 零件編碼 | 單位 | 10 | 減壓閥大螺母 Top for reducer | BC1100578 | 只 |
1 | 黑色面罩袋 | BC1101589 | 只 | 11 | 緩沖盤 | BC1100579 | 只 |
2 | 呼氣閥彈簧 | BC1701038 | 只 | 12 | 頂片 | BC1100581 | 只 |
3 | PANO呼氣閥（內閥片） | BC1701046 | 片 | 13 | 報警閥芯 | BC1100582 | 只 |
4 | 呼氣閥蓋 | BC1701061 | 只 | 14 | 導向推塊 | BC1100583 | 只 |
5 | 傳音膜 | BC1701205 | 只 | 15 | 調節螺絲 | BC1100584 | 只 |
6 | 呼氣閥座 | BC1701300 | 只 | 16 | 彈簧座 | BC1100585 | 只 |
7 | 呼氣閥螺絲 | BC1701306 | 只 | 17 | 螺母 | BC1100586 | 只 |
8 | 呼氣閥片支架 | BC1701316 | 只 | 18 | 結構螺絲 | BC1100587 | 只 |
9 | 呼氣閥彈簧 | BC1701318 | 只 | 19 | 閥體 | BC1100702 | 只 |
10 | 傳音器底座 | BC1701413 | 只 | 20 | 報警哨 | BC1100703 | 只 |
11 | 傳音器蓋 | BC1701414 | 只 | 21 | 高壓表阻尼器 | BC1100704 | 只 |
12 | 螺圈 PANO | BC1701417 | 只 | 22 | 阻尼螺絲 | BC1100708 | 只 |
13 | 吸氣閥片 | BC1702150 | 片 | 23 | 彈簧座 | BC1100710 | 只 |
14 | 卡箍 | BC1702248 | 只 | 24 | 中壓軟管螺母 | BC1101712 | 只 |
15 | 大螺圈M56 x 2 | BC1705204 | 個 | 25 | 中壓管接頭 | BC1101740 | 只 |
16 | 音膜 | BC1705205 | 只 | 26 | 標牌 | BC1102383 | 片 |
17 | 吸氣閥座 | bc1705207 | 個 | 27 | 調節螺絲 | BC1200104 | 只 |
18 | 傳音器密封圈 50.52x1.78 | BC1705211 | 只 | 28 | 備用接口 | BC1200671 | 只 |
19 | 內柵板 | BC1705219 | 個 | 29 | O型圈 8.9x1.9 | BC1550003 | 只 |
20 | 銷軸 | BC1705220 | 根 | 30 | 報警O型圈 2.6x1.9 | BC1550004 | 只 |
21 | 接口槽(黃面罩) | BC1705229 | 只 | 31 | 0型圈 11x2.5 | BC1550005 | 只 |
22 | 箍環 | BC1705235 | 只 | 32 | 中壓接口O型圈 5.7x1.9 | BC1550006 | 只 |
23 | 面罩鏡片 COSMO | BC1705261 | 塊 | 33 | 導管O型圈 5.7x1.9 | BC1550007 | 只 |
24 | 帶扣 | BC1705271 | 個 | 34 | 阻尼螺蓋O型圈 6.4x1.9 | BC1550009 | 只 |
25 | 中部帶扣 | BC1705272 | 只 | 35 | 滑塊O型圈 25x2.4 | BC1550010 | 只 |
26 | 帶扣座 | BC1705273 | 個 | 36 | 報警座O型圈 8.78x1.78 | BC1550014 | 只 |
27 | 內面罩 | BC1705287 | 個 | 37 | O型圈 3.1x1.6 | BC1550018 | 只 |
28 | 呼氣閥片 | BC1705354 | 片 | 38 | 報警螺絲O型圈 2.2x1.6 | BC1550019 | 只 |
29 | 藍柵板 | BC1705506 | 塊 | 39 | O型圈 | BC1550020 | 只 |
30 | 黃柵板 | BC1705508 | 塊 | 40 | O型圈 1.15x1.0 | BC1550056 | 只 |
31 | 下鏡框（藍面罩） | BC1705551 | 個 | 41 | O型圈 6.75x1.78 | BC1550090 | 只 |
32 | 上鏡框（藍面罩） | BC1705552 | 個 | 42 | 平墊圈 | BC1550193 | 只 |
33 | 接口槽 | BC1705647 | 只 | 43 | 螺絲 | BC1551038 | 只 |
34 | COSMO 面罩體 | BC1705715 | 只 | 44 | 墊圈 | BC1551412 | 只 |
35 | 卡腳(搭扣)PANO | BC1710040 | 只 | 45 | 螺母 | BC1551501 | 只 |
36 | 扣環 | BC1710050 | 只 | 46 | 螺母 | BC1551502 | 只 |
37 | 中部銷管 | BC1710060 | 根 | 47 | 保護插頭 | BC1553083 | 只 |
38 | 襯管 | BC1710070 | 只 | 48 | 保護頭罩 | BC1553085 | 只 |
39 | 面罩體 | BC1710075 | 只 | 49 | *閥大卡簧 | BC1553157 | 只 |
40 | PANO 鏡框 | BC1710094 | 雙 | 50 | 手輪彈簧 | BC1553182 | 只 |
41 | 螺絲 | BC1710100 | 根 | 51 | 過濾片 | BC1553184 | 雙 |
42 | 螺母 M3 | BC1710101 | 只 | 52 | 報警哨彈環 | BC1553196 | 根 |
43 | PANO 內面罩 | BC1710115 | 根 | 53 | *閥彈環 | BC1553197 | 根 |
44 | COSMO 面罩掛帶 | BC1710144 | 個 | 54 | 調節閥彈簧 | BC1553231 | 只 |
45 | 面罩五爪頭帶 | BC1710151 | 只 | 56 | 中壓彈簧圈 | BC1553370 | 只 |
47 | PANO面罩接口 Quick connector PANO | BC1710211 | 只 | 57 | 制動軸 | BC1563125 | 只 |
48 | PANO 面罩接口（無O型圈） | BC1710215 | 只 | 58 | 彈性擋圈 | BC1563164 | 只 |
49 | PANO CL3 面罩鏡片 | BC1710256 | 塊 | 59 | 手輪 | BC1809779 | 只 |
50 | PANO 掛帶 | BC1710317 | 根 | 氣瓶零件表 | |||
51 | 呼氣閥彈簧 | BC1710318 | 只 | 序號 | 零件名稱 | 零件編碼 | 單位 |
52 | PAN0 面罩接口O型圈 42.52x2.62 | BC1710319 | 只 | 1 | 瓶閥 | BC1100185 | 只 |
53 | 內面罩閥片座 | BC1715069 | 只 | 2 | 閥芯 | BC1100185-1 | 只 |
54 | 內面罩閥片 | BC1715070 | 片 | 3 | 橡膠保護碗托 | BC1192092 | 套 |
55 | 螺絲 M3-10 | BC1772580 | 只 | 4 | 紅手輪 | BC1100185-2 | 只 |
56 | 螺絲 M3-20 | BC1772581 | 只 | 5 | 爆破片 | Bc1100185-5 | 片 |
57 | 面罩五爪頭帶（GA) | GA1710151 | 只 | 6 | 帶表瓶閥表頭 | 只 | |
58 | 黃面罩大密封圈 | QCHB280 | 個 | 7 | 黑手輪 | ||
59 | PANO面罩 | 1710397 | 個 | 8 | 手輪背帽 | BC1100185-3 | 只 |
60 | 減壓閥 | 1150003A | 個 | 9 | 手輪彈簧 | BC1100185-4 | 只 |
| 減壓閥零件表 | 其他零件表 | ||||||
序號 | 零件名稱 | 零件編碼 | 單位 | 序號 | 零件名稱 | 零件編碼 | 單位 |
1 | valve with conical surface | BC1102835 | 只 | 1 | 黑色面罩帶 | BC1101589 | 個 |
2 | Guide valve | BC1102837 | 只 | 2 | 單向閥 | BC1102490 | 個 |
3 | Ring "R"5, EP851 | BC1550007 | 只 | 3 | 泵壓力表 | N4101 | 個 |
4 | Ring R000 EP851*2 | BC1550056 | 只 | 4 | 供氣閥 | 16004A | 個 |
5 | O Ring Φ6.75×Φ1.78, EP851 | BC1550090 | 只 | 5 | Y型接頭 | BC1765039 | 個 |
6 | Disc of support | BC1102834 | 只 | 6 | 軸線帶表瓶閥 | BC00031 | 個 |
7 | Valve seat Φ3 | BC1102836 | 只 | 7 | 54高壓接頭 | 1102671 | 個 |
8 | O Ring Φ4.5×Φ1, EP851 | BC1550393 | 只 | 8 | 雌接頭 | BC1760150 | 個 |
閥針組件 | 1100532 | 9 | 雄接頭 | BC1760160 | 個 | ||
10 | 卡箍 | BC1760070 | 個 | ||||
訂貨號：
| 訂貨號 | 產品名稱 |
| SCBA105 | C900 正壓式空氣呼吸器(6.8L LUXFER碳瓶) |
| SCBA108 | C900 正壓式空氣呼吸器(4.7L LUXFER碳瓶) |
| SCBA123 | C900 正壓式空氣呼吸器(6.8L LUXFER碳瓶帶表瓶閥) |
| SCBA124 | C900 正壓式空氣呼吸器(6.8L LUXFER碳瓶雙瓶) |
| SCBA126 | C900 正壓式空氣呼吸器(9L LUXFER碳瓶) |

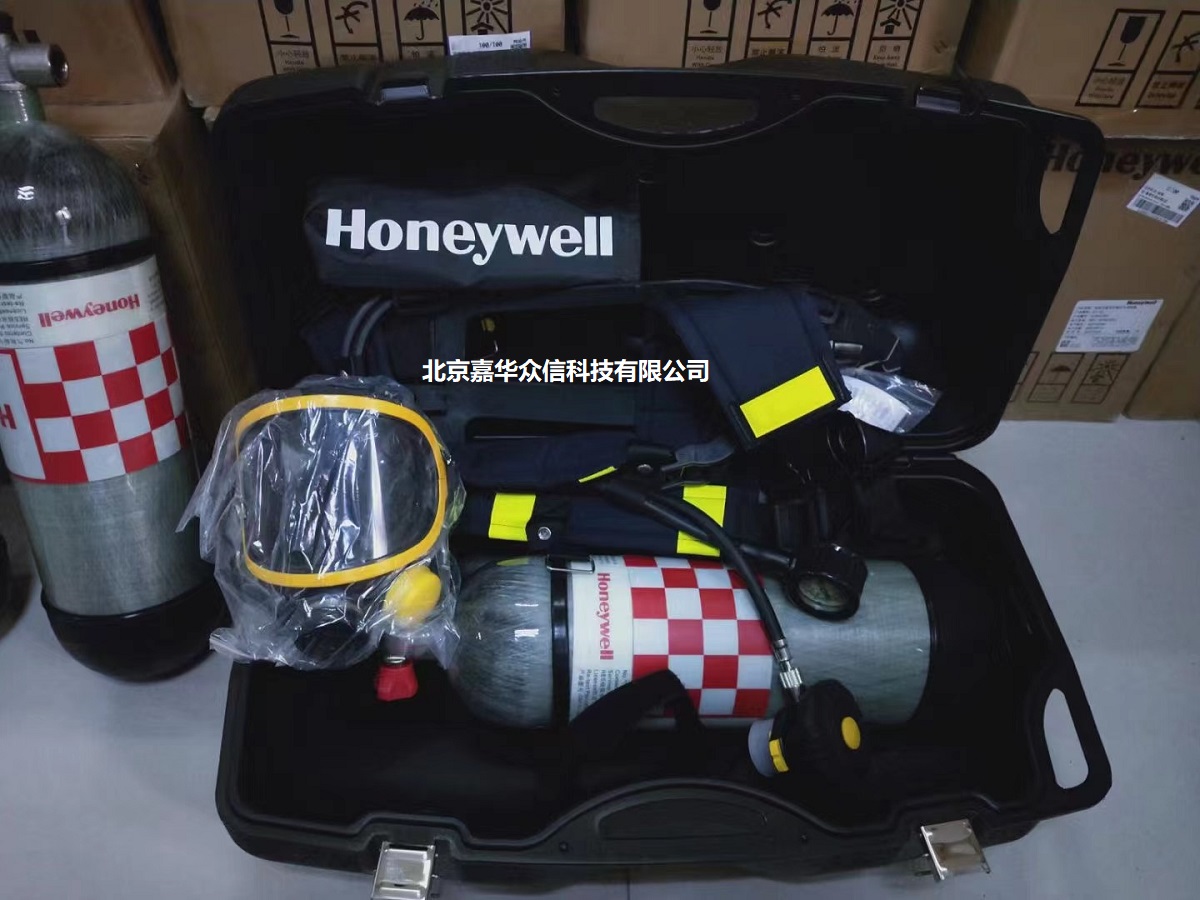

實物展示
